Цифровой осциллограф смешанных сигналов RIGOL MSO7014 с поверкой
Цифровой осциллограф Rigol MSO7014 с поверкой, использующий в своей работе технологию UltraVision II, благодаря многофункциональному исполнению способен заменить собой целый набор лабораторных приборов. Это младшая, наиболее доступная по цене модель своей серии, с полосой пропускания 100 МГц, которая, при необходимости, может быть расширена с помощью программных опций. В отличие DS-линейки, цифровой осциллограф поддерживает работу со смешанными сигналами – благодаря наличию 16 дискретных входов, и в качестве аппаратной опции может оснащаться внутренним генератором сигналов.
Преимущества Rigol MSO7014 с поверкой

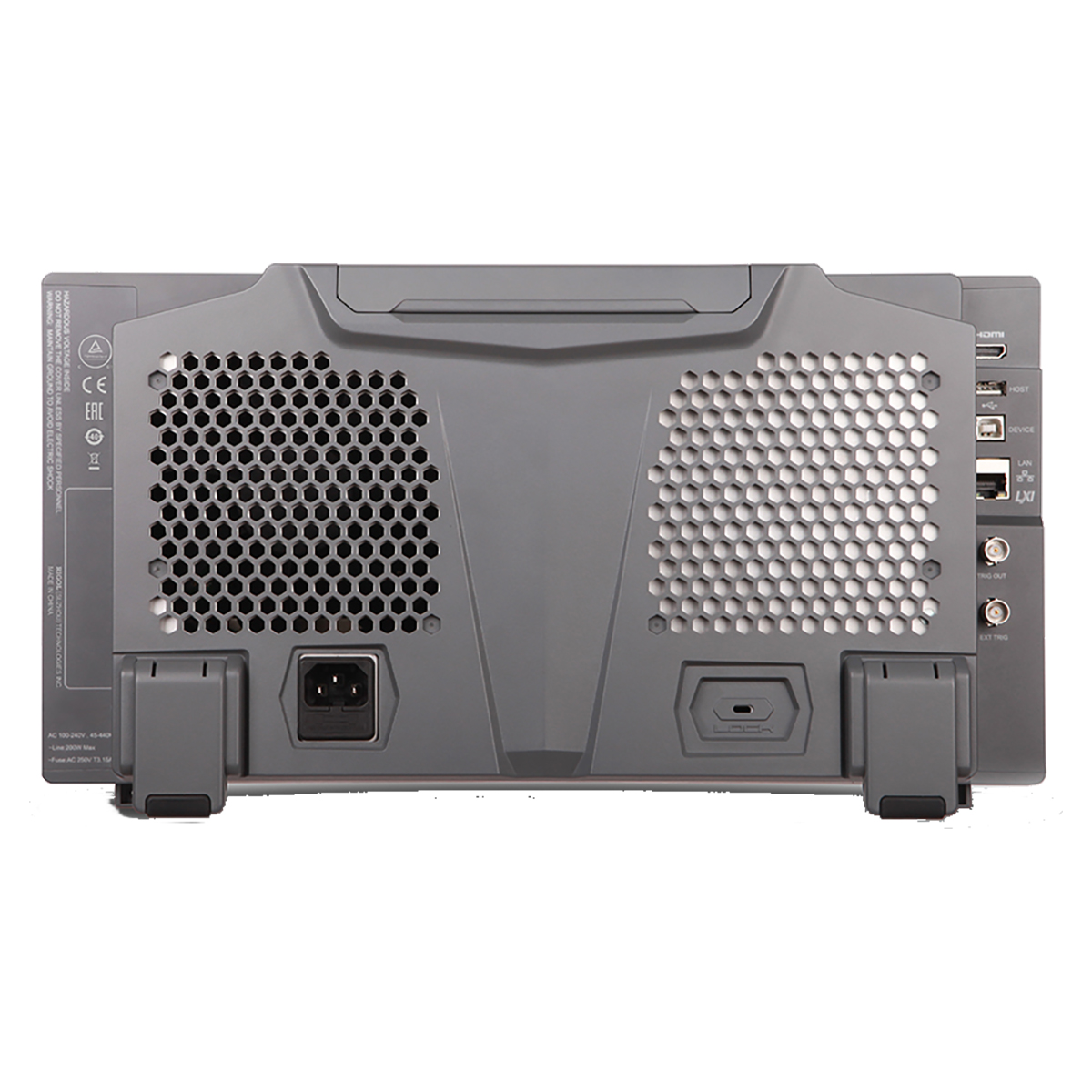

- Широкий набор интерфейсов – на передней панели размещены три USB-входа, благодаря чему к прибору можно одновременно подключать, например, съемный носитель информации, компьютерную мышь и принтер либо переходник USB-GPIB, а с тыльной стороны – четвертый USB-хост, HDMI-видеовыход, USB-порт для подключения к ПК и LAN-коннектор, позволяющий реализовать работу в сетевом режиме.
- Сенсорный дисплей с диагональю 10,1 дюйма и клавишный интерфейс с кнопками функционального меню, прямого вызова режимов и органами управления сигналом и разверткой, обеспечивает интуитивную понятность, наглядность и гибкость при использовании осциллографа.
- Расширяемость – опционально может быть увеличена глубина записи, активированы режимы анализа источников питания и декодирования различных последовательных шин.
Функциональные возможности
Помимо задействования стандартных измерительных осциллографических функций при исследовании сигналов, Rigol MSO7014 с поверкой способен контролировать электрические и частотные характеристики с помощью встроенного прецизионного вольтметра и частотомера, тестировать дискретные и смешанные системы с помощью логического анализатора и опционально исследовать работу компьютерного, автомобильного, аэрокосмического и другого оборудования, использующего стандартные протоколы шин.
Важным преимуществом представителей семейства MSO/DS7000 является возможность выполнения курсорных и автоматических измерений не только на отображаемых в текущее время на дисплее сигналах, но и на осциллограммах, сохраненных в памяти. Для исследования подробностей сложных осциллограмм предусмотрена возможность использования режима увеличения фрагмента. Опциональный генератор обладает расширенными возможностями, по сравнению со встроенными источниками сигналов в изделиях младших серий MSO, поддерживая режимы формирования не только стандартных и произвольных сигналов, но и пачек импульсов, модуляций AM, FM и FSK, и свипирования.
